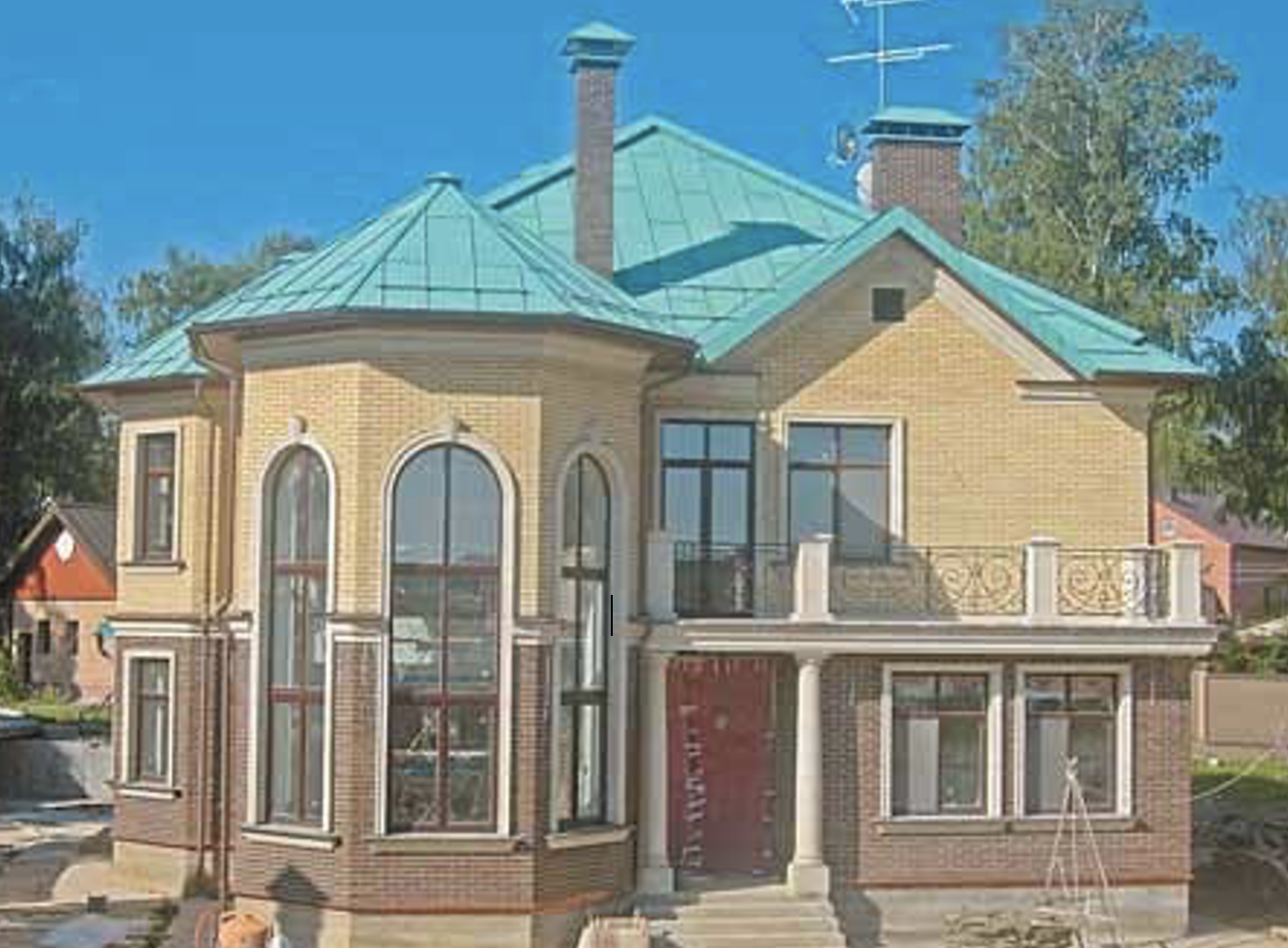

Готовая фальцевая кровля на коттедже. Материал — патинированная медь КМЕ. Водосточная система и защита деталей фасада из классической меди КМЕ.
В жизни каждого мастерового наступает момент, когда он должен доказать и другим, и в первую очередь себе, что он не просто ремесленник, а мастер своего дела. Для нашего небольшого коллектива кровельной компании «Саврос» таким «моментом истины» стали осень 2006 года и весь 2007 год. Нам предложили выполнить заказ, который поднял планку нашего успеха на совершенно новый уровень.
Оглядываясь назад, можно смело сказать, что нам очень повезло с заказчиком. Немногие способны по-настоящему оценить качество работы кровельщика- жестянщика и понять, что красота и надёжность, соблюдение кровельных технологий требуют времени в полтора-два раза больше, чем затрачивают «дикие» бригады, на которых собственно и держатся большинство столичных и подмосковных фирм.
Закончив работы по монтажу кровли дома, гаража, беседки и бани, я сказал хозяину: «Александр Сергеевич, вам бы эту работу сделали в два раза быстрее и в два раза дешевле». На что он ответил: «Меня устраивает ваша работа». Подтверждением искренности его слов стал заказ на следующий, 2008 год по устройству кров- ли на здании возводимой корпоративной базы отдыха, но это уже другая история.
Итак, поговорим о металлической кровле. Для скатных крыш в России с её переменчивым климатом это самая надёжная и долговечная кровля. Сейчас в России мож- но купить практически любой рулонный кровельный металл: от сравнительно недорогой оцинкованной стали с полимерным покрытием (рассчитанной на эксплуатацию десятки лет) до элитных цветных металлов. Здесь и алюминий, и медь, и цинк-титан, и нержавеющая сталь, срок службы которых может достигать ста лет и более.
Не претендуя на истину в последней инстанции, я постараюсь рассказать о некоторых важных, наиболее часто встречающихся узлах металлических кровель на примере монтажа разных кровель нескольких построек на участке в Ближнем Подмосковье. Но сейчас в России, похоже, никто и не сможет претендовать на эту самую истину в кровельном деле, поскольку путаница в терминологии и названиях инструментов для кровельщиков неимоверная. Большинство из них заимствовано из немецкого и других европейских языков. Например, инструмент для отгибания разной ширины и длины плоских поверхностей некоторые называют «пинцы»,другие — «хапы»,третьи — «гибари», четвёртые — «клещи». Ана- логично — в отношение других инструментов.
С чего начинается крыша? Естественно, с грамотного проекта, учитывающего всё до мелочей.Но зачастую у заказчика, в силу разных причин, в лучшем случае имеется лишь общий проект крыши дома. И это обстоятельство накладывает дополнительную ответственность на мастеров-жестянщиков. Ведь они должны практически сочинить, как песню, все самые сложные узлы кровли, так как ни на одном доме не повторяется конфигурация расположения каминных труб, мансардных окон, эркеров и многих других элементов крыши.
Итак, нам доверили возвести кровлю на доме с крышей, спроектированной в русском стиле. Традиционная четырёхскатная крыша с двумя фронтонными врезками и тремя эркерами подчёркивала индивидуальность постройки, а два мансардных окна, врезанных в скаты крыши, и три каминных кирпичных трубы придавали дому своеобразный западный шарм. Чердачное помещение по проекту — отапливаемое; соответственно, и крыша должна быть вентилируемая. То есть по краю устроены продухи, закрытые специальной декоративной сеткой, а коньки выполнены таким образом, чтобы обеспечить постоянное проветривание подкровельного пространства, но при этом исключить возможность попадания под кровлю дожде- вой воды летом и осенью, снега — зимой, а весной — талой воды от снега.
Итак, нам доверили возвести кровлю на доме с крышей, спроектированной в русском стиле. Традиционная четырёхскатная крыша с двумя фронтонными врезками и тремя эркерами подчёркивала индивидуальность постройки, а два мансардных окна, врезанных в скаты крыши, и три каминных кирпичных трубы придавали дому своеобразный западный шарм. Чердачное помещение по проекту — отапливаемое; соответственно, и крыша должна быть вентилируемая. То есть по краю устроены продухи, закрытые специальной декоративной сеткой, а коньки выполнены таким образом, чтобы обеспечить постоянное проветривание подкровельного пространства, но при этом исключить возможность попадания под кровлю дожде- вой воды летом и осенью, снега — зимой, а весной — талой воды от снега.
На этой стадии строительства кровельная компания подключилась к проекту. Очень важно, чтобы стропильные конструкции и обрешётку плотники монтировали с учётом особенностей последующих кровельных работ. В этом случае надёжную кровлю сделать можно быстрее.
Водостоки. Прежде чем приступить непосредственно к монтажу кровли, необходимо смонтировать водосточную систему, предварительно установив панели лобовой доски и сетки по периметру всего здания. Крючья для подвесных желобов монтируют с учётом уклона жёлоба и мест установки водоприёмных воронок, под которые в жёлобе вырезают овальные отверстия. При этом надо в об- решётке сделать углубления на ширину и толщину прямой части крюка.
Самая современная система заглушек жёлоба из алюминия ПРЕФА, которые можно фальцевать прямо на месте монтажа водосточной системы./Вид сопряжения кровельных картин и фартука водосточной системы. Кровли из металловс полимерным покрытием необходимо монтировать, применяя специальный молоток с пластиковым наконечником.
Водосточные трубы обычно монтируют по окончании монтажа кровли, а до этого устанавливают временные лотки или пластиковые рукава для отвода воды от стен и лесов. После подгонки и установки желобов стыки на нестандартных углах пропаивают и в верхней части фиксируют заклёпками из того же материала, что и желоба. Причём недопустимо применять алюминиевые заклёпки при монтаже медных желобов и труб, и наоборот — нельзя для алюминия и оцинкованной стали применять медные заклёпки. В месте контакта метал- лов создаётся разность потенциалов и про- исходит их интенсивная коррозия. Агрессивные окислы меди могут буквально «из- решетить» алюминий или оцинкованную сталь даже с полимерным покрытием.
Установив желоба и закрепив их специальными полосками, имеющимися на крючьях, можно приступить к изготовлению на гибочных станках «фартуков» и установке их по краю свеса. Они же слу- жат своеобразными закладными деталями при монтаже кровельных картин.
Установив желоба и закрепив их специальными полосками, имеющимися на крючьях, можно приступить к изготовлению на гибочных станках «фартуков» и установке их по краю свеса. Они же слу- жат своеобразными закладными деталями при монтаже кровельных картин.
Монтаж кровельных картин с учётом температурного расширения меди. При сопряжении с фартуком зазор составляет 10 мм./Подгонка и монтаж водосточных труб из классической меди КМЕ./ Внутренний нестандартный угол водосточного жёлоба, подготовленный к пропайке шва./ Узел сопряжения ендовы и фартука водосточного жёлоба.
Но прежде чем начать монтаж рядовых картин, укладываемых перпендикулярно краю свеса, необходимо смонтировать ендовы на стыке разно направленных скатов. Учитывая, что патинированную медь компания производитель поставляет листами длиной не более 3 м, для соединения ендов и картин надо применять сегментный универсальный гибочный станок.
Можно, конечно, эту операцию выполнить и вручную пинцамиили с помощью оправки и киянки, но это уже будет другой уровень качества — не для элитной кровли. Водосточные трубы, опять же с учётом наших «капризных» зим с оттепелями и трескучими морозами, мы делаем таким образом, чтобы летом была возможность направить дождевую воду в систему лив- невой канализации, а талую воду зимой при необходимости направить наружу.
Можно, конечно, эту операцию выполнить и вручную пинцамиили с помощью оправки и киянки, но это уже будет другой уровень качества — не для элитной кровли. Водосточные трубы, опять же с учётом наших «капризных» зим с оттепелями и трескучими морозами, мы делаем таким образом, чтобы летом была возможность направить дождевую воду в систему лив- невой канализации, а талую воду зимой при необходимости направить наружу.
Основная кровля. Перед монтажом картин необходимо тщательно обмерить каждый скат и рассчитать схему монтажа с учётом каминных труб, мансардных окон и других элементов, «выходящих» из кров- ли. Их наличие определяет и очерёдность монтажа, и даже ширину картин, которую иногда приходится корректировать в зависимости от расчётной схемы. Двойной фальц формируют на фальцепрокатном станке и при монтаже закрывают либо с помощью специалнных рамок, либо с помощью фальцезакаточной машины.
Подгонка деталей воротника каминной трубы./Обшивка ветровой доски, выполненной вертикальными швами «в зацеп» с помощью гибочных станков.
Крепят картинык обрешётке кляммерами, которые бывают двух типов — жёсткие и скользящие. Их так же располагают по определённой схеме в зависи- мости от уклона крыши. Скользящие кляммеры необходимы для того, чтобы обеспечивать стабильность кровли независимо от температурного расширения меди в разные сезоны года. Кляммеры для медной кровли применяют из нержавеющей стали, а крепят их либо медными гвоздями, либо саморезами из нержавеющей стали. Шаг крепления кляммеров — 400…500 мм.
Фальцеваякровля из алюминия ПРЕФА. Объёмные коньки и ветровые планки фронтона выполнены на гибочных станках непосредственно на стройплощадке.
«Выходы» из кровли. При монтаже любой металлической кровли очень важ- но правильно и качественно выполнить узлы примыкания ко всем каминным трубам, мансардным окнам и другим инженерным «выходам» кровли. Эти операции требуют наивысшей квалификации кровельщика, так как их выполняют вручную с помощью целого набора специальных инструментов. Есть технологические приёмы, которые гарантируют наиболее надёжное исполнение в особо критических и ответственных местах на кровле. Такими, например, считаются верхние воротники труб, мансардных окон и т.д. Поэтому применение дублирующего барьера (фальшьфальца), исключающего проникновение воды сквозь кровлю при малыхуклонах крыши, подсказано опытом поколений мастеров-жестянщиков и закреплено в рекомендациях компаний- производителей кровельных металлов.
Хочу подчеркнуть, что все операции, выполняемые вручную при обходе труб, окон и т.д., обязательно делают только двойным фальцем. Кроме того, несмотря на то, что фальцевая кровля является одной из самых надёжных, перед монтажом картин рекомендуется по сплошной обрешётке укладывать высококачест- венную гидроизоляцию, чтобы исключить попадание конденсатной влаги на деревянные конструкции.
Хочу подчеркнуть, что все операции, выполняемые вручную при обходе труб, окон и т.д., обязательно делают только двойным фальцем. Кроме того, несмотря на то, что фальцевая кровля является одной из самых надёжных, перед монтажом картин рекомендуется по сплошной обрешётке укладывать высококачест- венную гидроизоляцию, чтобы исключить попадание конденсатной влаги на деревянные конструкции.
Воротник каминной трубы, частично перекрывающей ендову./Подгонка элементов обводки мансардного окна без окладов.
Молоток с пластиковым наконечником и малая оправка-лопатка позволяют квалифицированному жестянщику качественно выполнить вручную любой узел./Монтаж мансардного окна без оклада техникой двойного фальца.
Конёк. Чтобы любой конёк при устройстве кровли на эркерах смотрелся гармонично и чётко(как впрочем и вентилируемый конёк основной кровли), его необходимо устраивать с применением раздели- тельных деревянных реек. Это придаёт коньку объёмный вид, а монтаж предварительно из классической меди фальш коньков позволяет добиться отличного результата при установке финишного покрытия из патинированной меди.
Хочу обратить внимание на особенности монтажа горизонтальных вентилируемых коньков эркеров. Обычно их не доводят до основной кровли, оставляя небольшой разрыв. Мы разработали новую вер
Хочу обратить внимание на особенности монтажа горизонтальных вентилируемых коньков эркеров. Обычно их не доводят до основной кровли, оставляя небольшой разрыв. Мы разработали новую вер
Монтаж каркаса вентилируемого конька. Гидроизоляция будет прорезана непосредственно перед креплением водостойкой фанеры 16 мм./Узел врезки объёмного вентилируемого конька в основную кровлю выполнен по технологии, разработанной специалистами компании «Саврос».
Зонты для труб. Для каминных труб мы сделали специальные флюгарки или так называемые зонты. Но, учитывая высокую температуру выходящих газов ка- мина, основание и нижнюю поверхность зонта изготовили из нержавеющей ста- ли. Верхняя часть зонта выполнена из патинированной меди, но с отрывом 30 мм, который создали с помощью специальных технологических конструкций.
Защита фасадов. Очень важным эле- ментом для сохранения и долговечности здания является надёжная защита дета- лейфасада кровельным металлом.Так как в нашем случае водосточная система выполнена из классической меди КМЕ, то и защиту всех карнизов, и капельников балкона и нижних террас мы выполнили из этого же материала.
Защита фасадов. Очень важным эле- ментом для сохранения и долговечности здания является надёжная защита дета- лейфасада кровельным металлом.Так как в нашем случае водосточная система выполнена из классической меди КМЕ, то и защиту всех карнизов, и капельников балкона и нижних террас мы выполнили из этого же материала.
Готовый узел врезки вентилируемого конька в основную кровлю./Готовая кровля эркера с горизонтальным вентилируемым коньком и объёмными невентилируемыми коньками между гранями ската.
О капельниках надо сказать отдельно. Казалосьбы — мелочь, но дело в том, что они играют весьма серьёзную роль в обеспечении сохранности здания и по- этому важно их правильно сделать и смонтировать. Изготовив на гибочном станке, мы установили капельники до укладки керамической плитки таким образом, чтобы стекающая дождевая или та- лая вода не попадала на вертикальные поверхности.
Замечу, что наша российская разруха является в основном рукотворной. Намокание фасадов вызвано тем, что не выполнена защита деталей металлом. А если за- щита и есть, то сделана бывает неправильно, Всё это приводит к тому, что осе- нью и зимой при частой смене плюсовой и минусовой температуры происходит интенсивное разрушение фасадов.
Замечу, что наша российская разруха является в основном рукотворной. Намокание фасадов вызвано тем, что не выполнена защита деталей металлом. А если за- щита и есть, то сделана бывает неправильно, Всё это приводит к тому, что осе- нью и зимой при частой смене плюсовой и минусовой температуры происходит интенсивное разрушение фасадов.
Зимой два ряда снегозадержателей предотвращают резкий сход подтаявшего снега и более равномерно распределяют нагрузку на фальцы, к которым крепятся кронштейны снегозадержателей.
В строительной отрасли должно действовать железное правило: «Каждый горизонтальный или наклонный выступ на фасаде любого здания должен быть правильно защищён». В противном случае разрушение конструкции неминуемо, а все ремонты — пустая трата времени и денег до тех пор, пока не будет устранена причина разрухи. И здесь можно вспомнить известное выражение: «Умные учатся на ошибках других, а остальные — на собственных».
Надо хорошо отдавать себе отчёт, в том, что надёжная крыша над головой— это не просто громкие слова, это понимание важности того, кому вы доверите такое важное дело как возведение крыши.
